顎式破碎機
時間:2013-02-21 15:19:19 點擊次數:6768
|
鄂式破碎機 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鄂式破碎機概述：鄂式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力鄂式破碎機。 鄂式破碎機使用范圍：鄂式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的高抗壓強度為320MPa。 鄂式破碎機性能特點：破碎比大，產品粒度均勻，結構簡單，工作可靠，維修簡便，運營費用低。

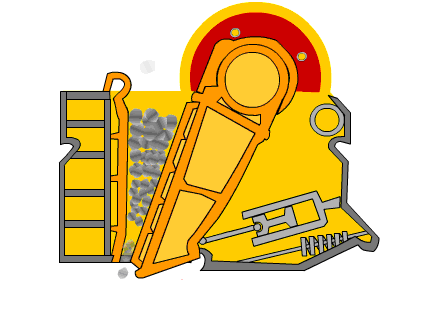

鄂式破碎機工作原理：工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動鄂周期地靠近、離開定鄂，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。 鄂式破碎機規格與性能參數表

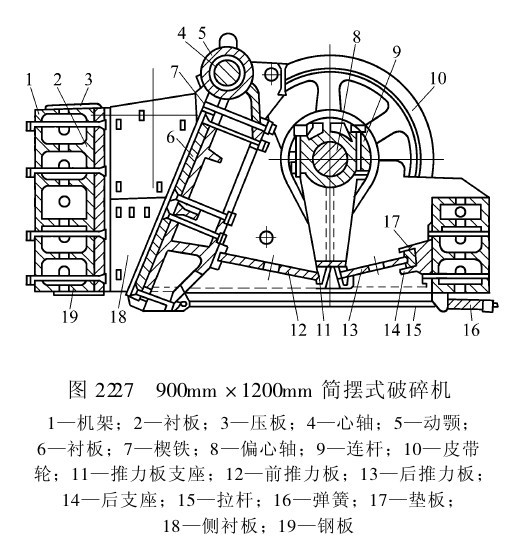

1.機架 機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。 2.顎板和側護板 定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。 3.傳動件 偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。 4.調節裝置 調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。 5.飛輪 顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。 6.潤滑裝置 偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
破碎機的安裝與維護： 機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查． 一.機器的維護： 1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（1）轉動軸承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面． 2、新安裝的輪箍容易發生松動必須經常進行檢查． 3、注意機器各部位的工作是否正常． 4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件． 5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故． 6、軸承油溫升高，應立即停車檢查原因加以消除． 7、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除 二.安裝試車: 1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。 2、安裝時應注意主機體與水平的垂直。 3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。 4、按設備的動力配置電源線和控制開關。 5、檢查完畢，進行空負荷試車，試車正常即可進行生產。 破碎機設備的保養： 在石料生產線中，用到的相對較多的設備就是破碎機設備，其中有用于石料粗碎的顎式破碎機，進行二次細碎的反擊式破碎機，或者用一次成型的重型石料破碎機。有的時候根據工藝要求需要配置沖擊式破碎機(制砂機)設備。所在，在石料生產線中，設備的大部分維護工作就是針對破碎機設備的維護工作，做好了這部分的工作將使石料生產線的保養工作順利完成。從三個重要方面簡述對破碎機設備進行保養維護。 1、破碎機設備的軸承保養 破碎機的軸承部位是容易壞掉的，在使用中磨損比較大所以需要經常保養，經常加油才能增加軸承的使用壽命。 2、破碎機設備潤滑方面的保養 經常注意和及時做好摩擦面的潤滑工作，可保證鄂式破碎機的正常運轉和延長設備的使用壽命。加入軸承座內的潤滑脂為容積的50-70%，每三個月必須更換一次，換油時應用清潔的汽油或煤油仔細地清洗軸承滾柱的跑道。肘板與肘板墊接觸時，破碎機開動前必須注入潤滑油脂。上海夏洲重工機械有限公司是國內一家專業生產礦山機械的破碎機、制砂機、砂石生產線、石料生產線的大型企業，其精湛的石料生產線技術獲得行業人士的一致好評。 3、破碎機設備日常方面的保養

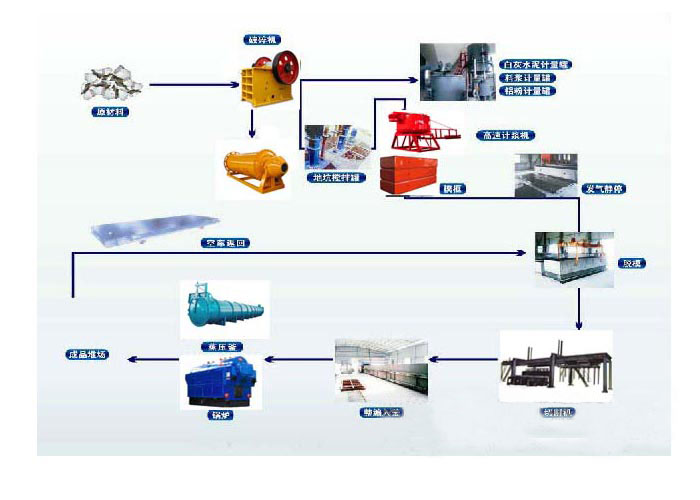

為保證破碎機備處于良好的技術狀態，隨時可以投入運行，減少故障停機時間，提高破碎機完好率、利用率，減少破碎機磨損，延長破碎機使用壽命;做到定期保養、強制進行，正確處理使用保養和修理的關系，不允許只用不養或是只修不養。  （1）原料經破碎機、球磨機磨碎2⑴、首先將儲存的原材料經計量配料;
（2）漿原料配料后注入澆注攪拌機內進行攪拌制成料漿; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
